AI這“破天的富貴”，誰都不想錯過。盡管摩爾定律逼近極限，芯片性能的提升變得更加困難。但各大廠商依然以令人矚目的速度推出新一代產品，在近日召開的臺北國際電腦展上，英偉達、AMD和英特爾三大芯片巨頭齊聚一堂，紛紛秀出自家肌肉，推出了下一代AI芯片。
英偉達的Hopper GPU/Blackwell/Rubin、AMD的Instinct 系列、英特爾的Gaudi芯片，這場AI芯片爭霸戰拼什么？這是速度之爭，以英偉達為首，幾家巨頭將芯片推出速度提升到了一年一代，展現了AI領域競爭的“芯”速度；是技術的角逐，如何讓芯片的計算速度更快、功耗更低更節能、更易用上手，將是各家的本事。
盡管各家廠商在AI芯片方面各有側重，但細看之下，其實存在著不少的共同點。
一年一代，展現AI領域“芯”速度
雖然摩爾定律已經開始有些吃力，但是AI芯片“狂歡者們”的創新步伐以及芯片推出的速度卻越來越快。英偉達Blackwell還在勢頭之上，然而在不到3個月后的Computex大會上，英偉達就又祭出了下一代AI平臺——Rubin。英偉達首席執行官黃仁勛表示，以后每年都會發布新的AI芯片。一年一代芯片，再次刷新了AI芯片的更迭速度。
英偉達的每一代GPU都會以科學家名字來命名。Rubin也是一位美國女天文學家Vera Rubin的名字命名。Rubin將配備新的GPU、名為Vera的新CPU和先進的X1600 IB網絡芯片，將于2026年上市。
目前，Blackwell和Rubin都處于全面開發階段，其一年前在2023年在Computex上發布的GH200 Grace Hopper“超級芯片”才剛?cè)嫱度肷a(chǎn)。Blackwell將于今年晚些時候上市，Blackwell Ultra將于2025年上市，Rubin Ultra將于2027年上市。

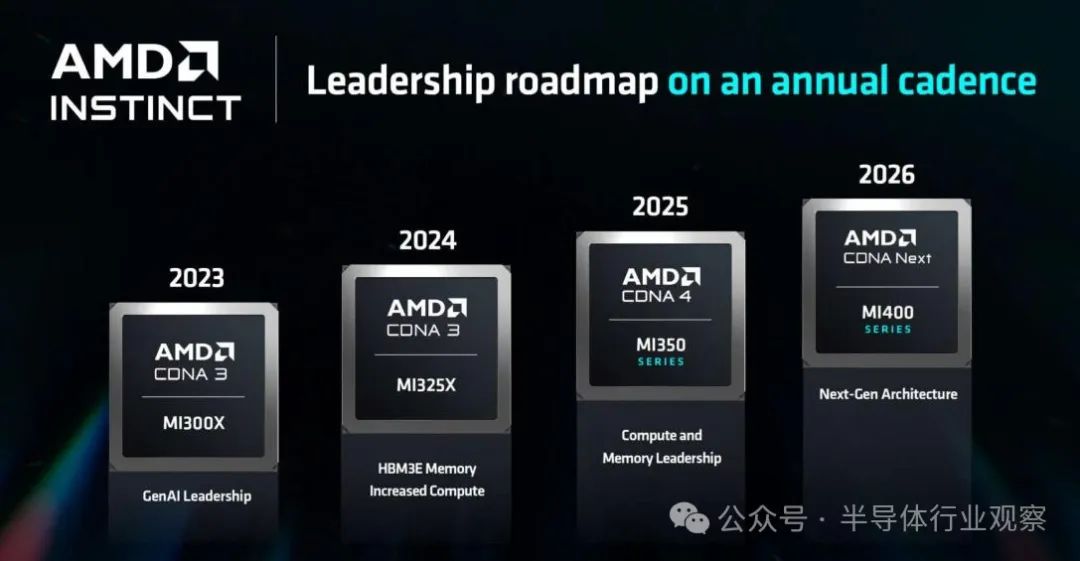

緊跟英偉達，AMD也公布了“按年節奏”的AMD Instinct加速器路線圖，每年推出一代AI加速器。Lisa Su在會上表示：“人工智能是我們的首要任務，我們正處于這個行業令人難以置信的激動人心的時代的開始。”
繼去年推出了MI300X，AMD的下一代MI325X加速器將于今年第四季度上市，Instinct MI325X AI加速器可以看作是MI300X系列的強化版，Lisa Su稱其速度更快，內存更大。隨后，MI350系列將于2025年首次亮相，采用新一代AMD CDNA 4架構，預計與采用AMD CDNA 3的AMD Instinct MI300系列相比，AI推理性能將提高35倍。MI350對標的是英偉達的Blackwell GPU，按照AMD的數據，MI350系列預計將比英偉達B200產品多提供50%的內存和20%的計算TFLOP。基于AMD CDNA“Next”架構的AMD Instinct MI400系列預計將于2026年上市。
英特爾雖然策略相對保守，但是卻正在通過價格來取勝，英特爾推出了Gaudi人工智能加速器的積極定價策略。英特爾表示，一套包含八個英特爾Gaudi 2加速器和一個通用基板的標準數據中心AI套件將以65，000美元的價格提供給系統提供商，這大約是同類競爭平臺價格的三分之一。英特爾表示，一套包含八個英特爾Gaudi 3加速器的套件將以125，000美元的價格出售，這大約是同類競爭平臺價格的三分之二。AMD和Nvidia雖然不公開討論其芯片的定價，但根據定制服務器供應商Thinkmate的說法，配備八個Nvidia H100 AI芯片的同類HGX服務器系統的成本可能超過30萬美元。
一路高歌猛進的芯片巨頭們，新產品發布速度和定價凸顯了AI芯片市場的競爭激烈程度，也讓眾多AI初創芯片玩家望其項背。可以預見，三大芯片巨頭將分食大部分的AI市場，大量的AI初創公司分得一點點羹湯。
工藝奔向3納米
AI芯片走向3納米是大勢所趨，這包括數據中心乃至邊緣AI、終端。3納米是目前最先進工藝節點，3納米工藝帶來的性能提升、功耗降低和晶體管密度增加是AI芯片發展的重要驅動力。對于高能耗的數據中心來說，3納米工藝的低功耗特性至關重要，它能夠有效降低數據中心的運營成本，緩解數據中心的能源壓力，并為綠色數據中心的建設提供重要支撐。
英偉達的B200 GPU功耗高達1000W，而由兩個B200 GPU和一個Grace CPU組成的GB200解決方案消耗高達2700W的功率。這樣的功耗使得數據中心難以為這些計算GPU的大型集群提供電力和冷卻，因此英偉達必須采取措施。
Rubin GPU的設計目標之一是控制功耗，天風國際證券分析師郭明錤在X上寫道，Rubin GPU很可能采用臺積電3納米工藝技術制造。另?yè)?jù)外媒介紹，Rubin GPU將采用4x光罩設計，并將使用臺積電CoWoS-L封裝技術。與基于Blackwell的產品相比，Rubin GPU是否真的能夠降低功耗，同時明顯提高性能，或者它是否會專注于性能效率，還有待觀察。

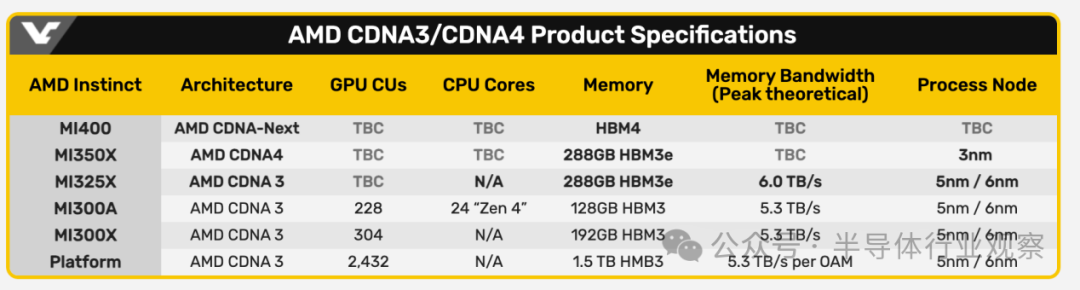

AMD Instinct系列此前一直采用5納米/6納米雙節點的Chiplet模式，而到了MI350系列，也升級為了3納米。半導體知名分析師陸行之表示，如果英偉達在加速需求下對臺積電下單需求量大，可能會讓AMD得不到足夠產能，轉而向三星下訂單。
來源：videocardz
英特爾用于生成式AI的主打芯片Gaudi 3采用的是臺積電的5納米，對于 Gaudi 3，這部分競爭正在略微縮小。不過，英特爾的重心似乎更側重于AI PC，從英特爾最新發布的PC端Lunar Lake SoC來看，也已經使用了3納米。Lunar Lake包含代號為L(zhǎng)ion Cove的新 Lion Cove P核設計和新一波Skymont E 核，它取代了 Meteor Lake 的 Low Power Island Cresmont E 核。英特爾已披露其采用 4P+4E（8 核）設計，禁用超線程/SMT。整個計算塊，包括P核和E核，都建立在臺積電的N3B節點上，而SoC塊則使用臺積電N6節點制造。

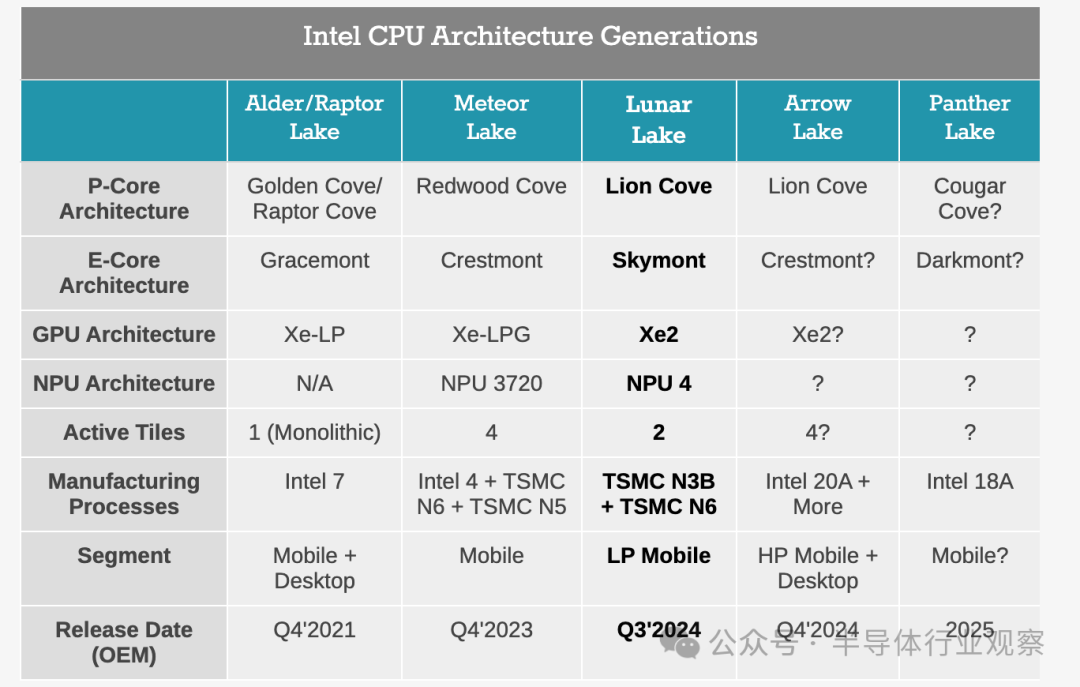

英特爾歷代PC CPU架構
（來源：anandtech）
在邊緣和終端AI芯片領域，IP大廠Arm也在今年5月發布了用于智能手機的第五代 Cortex-X 內核以及帶有最新高性能圖形單元的計算子系統 （CSS）。Arm Cortex-X925 CPU就利用了3納米工藝節點，得益于此，該CPU單線程性能提高了36%，AI性能提升了41%，可以顯著提高如大語言模型（LLM）等設備端生成式AI的響應能力。
高帶寬內存（HBM）是必需品
HBM（High Bandwidth Memory，高帶寬存儲器）已經成為AI芯片不可或缺的關鍵組件。HBM技術經歷了幾代發展：第一代（HBM）、第二代（HBM2）、第三代（HBM2E）、第四代（HBM3）和第五代（HBM3E），目前正在積極發展第六代HBM。HBM不斷突破性能極限，滿足AI芯片日益增長的帶寬需求。
在目前一代的AI芯片當中，各家基本已經都相繼采用了第五代HBM-HBM3E。例如英偉達Blackwell Ultra中的HBM3E增加到了12顆，AMD MI325X擁有288GB的HBM3e內存，比MI300X多96GB。英特爾的 Gaudi 3封裝了八塊HBM芯片，Gaudi 3能夠如此拼性價比，可能很重要的一點也是它使用了較便宜的HBM2e。

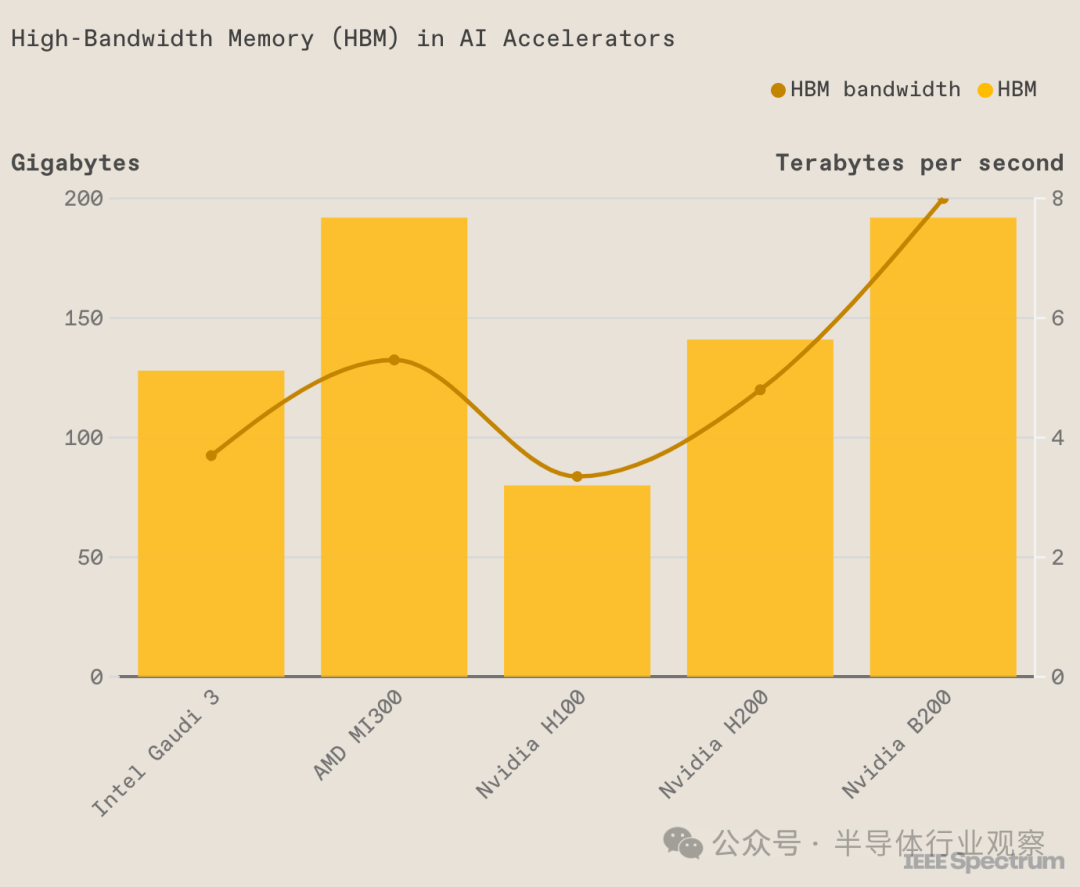

英特爾Gaudi 3的HBM比H100多，但比H200、B200或AMD的MI300都少
（來源：IEEE Spectrum）
至于下一代的AI芯片，幾乎都已經擁抱了第六代HBM-HBM4。英偉達Rubin平臺將升級為HBM4，Rubin GPU內置8顆HBM4，而將于2027年推出的Rubin Ultra則更多，使用了12顆HBM4。AMD的MI400也奔向了HBM4。
從HBM供應商來看，此前AMD、英偉達等主要采用的是SK海力士。但現在三星也正在積極打入這些廠商內部，AMD和三星目前都在測試三星的HBM。6月4日，在臺北南港展覽館舉行的新聞發布會上，黃仁勛回答了有關三星何時能成為 Nvidia 合作伙伴的問題。他表示：“我們需要的 HBM 數量非常大，因此供應速度至關重要。我們正在與三星、SK 海力士和美光合作，我們將收到這三家公司的產品。”
HBM的競爭也很白熱化。SK海力士最初計劃在2026年量產HBM4，但已將其時間表調整為更早。三星電子也宣布計劃明年開發HBM4。三星與SK海力士圍繞著HBM的競爭也很激烈，兩家在今年將20%的DRAM產能轉向HBM。美光也已加入到了HBM大戰行列。
炙手可熱的HBM也成為了AI芯片大規模量產的掣肘。目前，存儲大廠SK Hynix到2025年之前的HBM4產能已基本售罄，供需矛盾日益凸顯。根據SK海力士預測，AI芯片的繁榮帶動HBM市場到2027年將出現82%的復合年增長率。分析師也認為，預計明年HBM市場將比今年增長一倍以上。
三星電子DRAM產品與技術執行副總裁Hwang Sang-joon在KIW 2023上表示：“我們客戶當前的（HBM）訂單決定比去年增加了一倍多。”三星芯片負責業務的設備解決方案部門總裁兼負責人 Kyung Kye-hyun 在公司會議上更表示，三星將努力拿下一半以上的HBM市場。三星內存業務執行副總裁Jaejune Kim對分析師表示，該公司將在2023年至2024年間將其HBM產能增加一倍。
互聯：重要的拼圖
AI芯片之間互聯一直是個難題，隨著近年來越來越多的加速器被集成到一起，如何高效傳輸數據成為了瓶頸。由于PCIe技術的發展速度跟不上時代需求，目前主流的AI芯片廠商都已經自研了互聯技術，其中較為代表的就是英偉達的NVLink和AMD的Infinity Fabric。
NVIDIA的下一代Rubin平臺，將采用NVLink 6交換機芯片，運行速度為3600GB/s，上一代的Blackwell采用的是NVLink 5.0。NVLink設計之初，就是為了解決傳統的PCI Express （PCIe） 總線在處理高性能計算任務時帶寬不足的問題。下圖顯示了英偉達各代NVLink的參數情況。

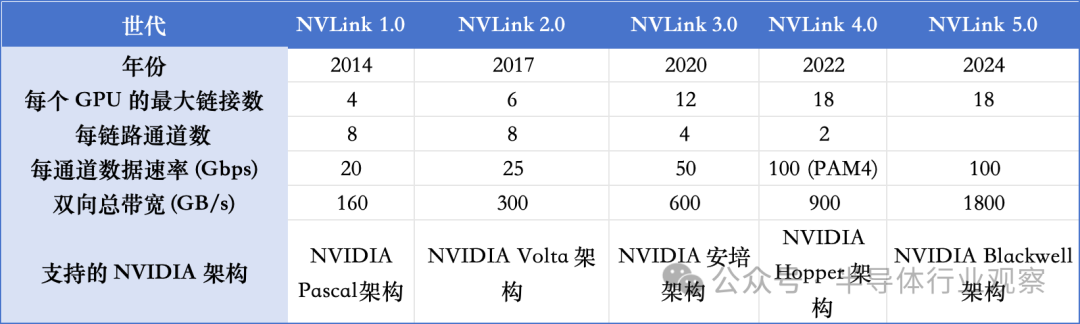

各代NVLink的性能參數
與英偉達的NVLink相似，AMD則推出了其Infinity Fabric技術，AMD Infinity 架構與第二代 AMD EPYC處理器一同推出，使系統構建者和云架構師能夠釋放最新的服務器性能，同時又不犧牲功能、可管理性或幫助保護組織最重要資產（數據）的能力。Infinity Fabric支持芯片間、芯片對芯片，以及即將推出的節點對節點的數據傳輸。
英特爾則是以太網的堅實擁護者，英特爾的用于生成式AI的Gaudi AI芯片則一直沿用傳統的以太網互聯技術。Gaudi 2每個芯片使用了24個100Gb以太網鏈路；Gaudi 3也使用了24個200Gbps以太網RDMA NIC，但是他們將這些鏈路的帶寬增加了一倍，達到200Gb/秒，使芯片的外部以太網I/O總帶寬達到8.4TB/秒。
拼服務
諸如ChatGPT這樣的生成式AI開發任務極其復雜，大模型需要在多臺計算機上運行數十億到數萬億個參數，它需要在多個GPU上并行執行工作，采用張量并行、流水線并行、數據并行等多種并行處理方式，以盡可能快地處理任務。
因此，如何能夠幫助用戶更快的開發，提供良好的服務也是關鍵一役。
在這方面，英偉達推出了一種新型的軟件NIMS，即NVIDIA Inference Microservices（推理微服務）。黃仁勛稱之為“盒子里的人工智能”，NIMS中包含了英偉達的CUDA、cuDNN、TensorRT、Triton。NIMS 不僅使部署 AI 變得更容易，只需幾分鐘而不是幾個月，它們還構成了客戶可以創建新應用程序和解決新問題的構建塊。如果采用，NIMS 將有助于加速創新并縮短價值實現時間。Nvidia 還宣布，NIMS 現在可供開發人員和研究人員免費使用。在生產中部署NIMS需要AI Enterprise許可證，每個GPU的價格為4500美元。
結語
下一場AI之戰已然打響，綜合來看，當前AI芯片市場上，英偉達、AMD和英特爾等主要芯片巨頭正在展開激烈的競爭。他們不僅在速度、技術和工藝方面競相創新，還在互聯和服務等領域積極拓展，致力于為用戶提供更快、更強、更智能的AI解決方案。AI芯片爭霸戰仍在繼續，誰能最終勝出？讓我們拭目以待。
