引言：

時間敏感網絡（Time-Sensitive Networking，TSN）是基于以太網的新一代網絡標準。TSN在MAC層提供統一的時間敏感機制，為語音、視頻、工業控制等關鍵業務數據提供低時延、高可靠性的確定性傳輸。TSN標準體系涵蓋時鐘同步、流量調度、可靠性和安全等關鍵領域。

IEEE 802.1Qbv（流量調度增強）協議是TSN流量調度機制的核心。該協議允許網絡管理員根據關鍵業務流的特征和時序需求進行配置，將特定業務流映射到專用轉發隊列，并依據預定義的門控列表（Gate Control List，GCL）進行周期性調度，從而優先保障關鍵流量，有效避免其在設備轉發時因擁塞而丟包。在TSN網絡中部署802.1Qbv，可實現關鍵業務流端到端轉發時延的精確控制與高度確定性。

壹  802.1Qbv協議測試必要性

IEEE 802.1Qbv是TSN網絡的核心調度機制，為工業控制、自動駕駛等實時業務提供確定性低時延保障。該協議通過TAS和GCL精確控制流量發送時機，若實現不當，可能導致關鍵數據延遲或丟失，引發嚴重事故。因此，進行IEEE 802.1Qbv協議功能測試是驗證設備能否嚴格按策略調度流量、保障高優先級業務的關鍵。

貳  802.1Qbv協議核心機制

➽  TAS機制與門控原理

TSN中，802.1Qbv協議為識別出的關鍵流量提供基于精確時間點的確定性調度，其核心機制是通過預配置的802.1Qbv門控列表（Gate Control List，GCL）來控制隊列的發送時機。用戶配置時，需在TSN調度策略（或TSN配置）中定義GCL的關鍵參數（如周期、各隊列門控狀態與時長）。隨后，將該策略應用到網絡設備的出接口（egress port）上。部署成功后，該接口即能依據GCL的時序規則，對TSN流量執行嚴格的確定性調度，確保其在預定時間窗口內無沖突地發送。

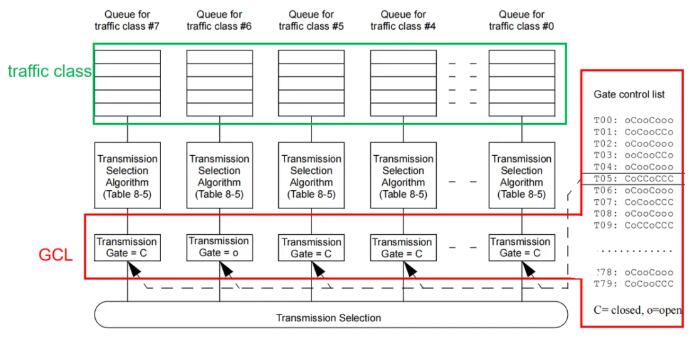

圖1  Transmission selection with gates

如圖1所示各隊列的門的開/關狀態由GCL精確控制。GCL可以有多行，GCL根據基準時間BaseTime，循環執行，每CycleTime執行一次。

將不同流量等級（Traffic Class）的流量映射到獨立的轉發隊列，是實施802.1Qbv門控調度的基礎前提，這種隊列隔離機制使得GCL能夠?qū)Σ煌�隊列實施差異化的調度策略：即在任意給定時刻，允許某些隊列開門發送數據，同時保持其他隊列關門阻塞。

流量分類入隊可通過多種方式實現，例如：

•  基于VLAN優先級(PCP)：利用VLAN報文頭中的3位PCP字段區分8種優先級，映射到不同隊列。

•  基于IP DSCP：根據IP報文頭的DSCP字段值，將其映射到特定的流量等級和隊列。

•  基于精細化流分類：通過配置策略，依據報文頭信息（如源/目的MAC地址、源/目的IP地址、協議類型等）顯式指定報文的流量等級。

➽  GCL配置邏輯

門控列表（GCL）精確控制每個隊列的發送狀態，其兩種基本狀態為：

•  Open（開門）：根據與隊列相關的傳輸選擇算法的定義，選擇要發送的排隊幀；

•  Close（關門）：不會選擇排隊的幀進行傳輸。

每個隊列的“開”或“關”狀態由GCL精確控制。GCL包含多個條目，定義了每個隊列在特定時間段內的門控狀態。GCL基于基準時間(Base Time)啟動，并周期性循環執行，每個周期的時長稱為周期時間(Cycle Time)，隊列通常根據其優先級進行調度（優先級數值越高表示優先級越高，范圍通常為7到0）。在門控狀態為“開”的前提下，設備嚴格按照優先級從高到低（7->6->...->0）的順序發送隊列中的報文。

圖2  GCL表象

以節點0為例，設備會先發送隊列7中的報文，隊列7中報文發送完成后發送隊列6中的報文，隊列6中報文發送完成后發送隊列5中的報文，然后再發隊列3中的報文依次類推。

802.1Qbv中定義的時間感知整形器（time aware shaper，TAS），利用時間周期的概念來調度數據，可通過循環計時器中的循環計時器開始時間確定一個GCL執行周期開始的時間。

➽  循環計時器狀態機

圖3  計時器狀態機

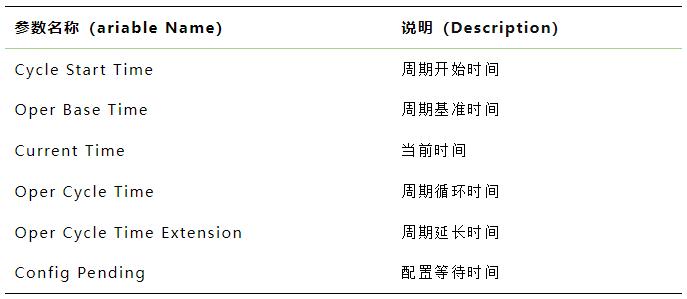

SetCycleStartTime（）過程確定下一個GCL執行周期開始的時間。該過程根據Current Time、Oper Base Time、Oper Cycle Time、Oper Cycle Time Extension、Config Change Time和Config Pending的值，將Cycle Start Time變量設置為起始時間，具體規則如下：

1、Config Pending=FALSE，且Oper Base Time>=Current Time，（例如Oper Base Time指定當前時間或未來時間）那么Cycle Start Time=Oper Base Time；

2、Config Pending=FALSE，且Oper Base Time<Current Time，（例如Oper Base Time指定過去的時間）那么Cycle Start Time=(Oper Base Time+N*Oper Cycle Time)其中N是滿足關系式的最小整數；

3、Config Pending=TRUE，且Config Change Time>(Current Time+Oper Cycle Time+Oper Cycle Time Extension)那么Cycle StartTime=(Oper Base Time+N*Oper Cycle Time)其中N是滿足關系式的最小整數；

4、Config Pending=TRUE，且Config Change Time<=(Current Time+Oper Cycle Time+Oper Cycle Time Extension)那么Cycle Start Time=Config Change Time。

叁   信而泰802.1Qbv協議測試方案與能力

➽  測試方案

通過測試儀對TSN交換機的802.1Qbv協議進行全面驗證，基于IEEE 802.1AS高精度時間同步，配置流量調度表、GCL及Bucket List策略，結合VLAN與目的MAC過濾規則，可精準驗證交換機在復雜場景下的確定性調度能力。測試結果量化關鍵流量時延抖動（達納秒級精度）、帶寬保障及門控觸發準確性，確保設備符合實時通信的嚴格標準，為協議可靠性提供權威測試。

➽  核心測試能力

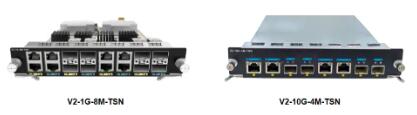

信而泰BigTao220+TSN特性板卡的IEEE802.1QBV測試能力：

•  支持流量調度表手動配置；

•  支持門控列表配置；

•  支持過濾器（VLAN、目的MAC地址最后三個字節）配置；

•  支持Bucket List配置；

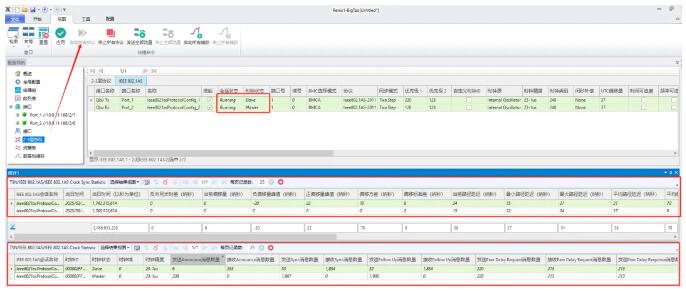

•  支持使用IEEE 802.1AS進行時間同步。

肆   測試實踐：用例設計與配置詳解

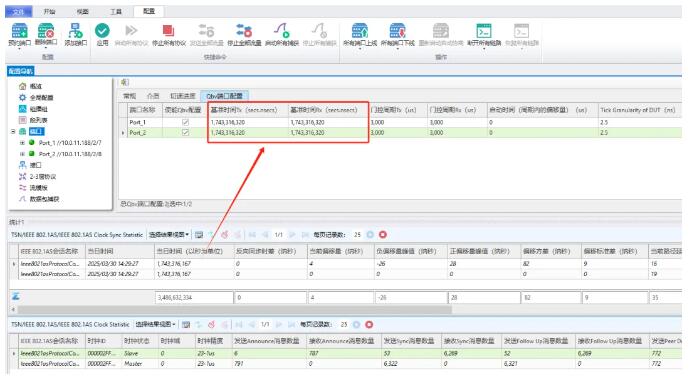

為驗證上述理論機制，本節將詳細闡述一個典型的測試用例及其在信而泰RENIX測試平臺上的核心配置。

測試用例設計

1.用例描述：

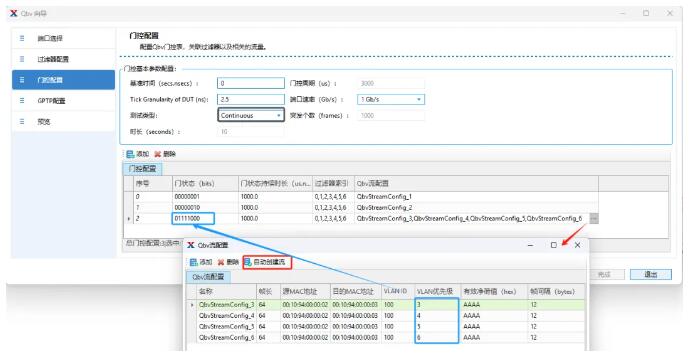

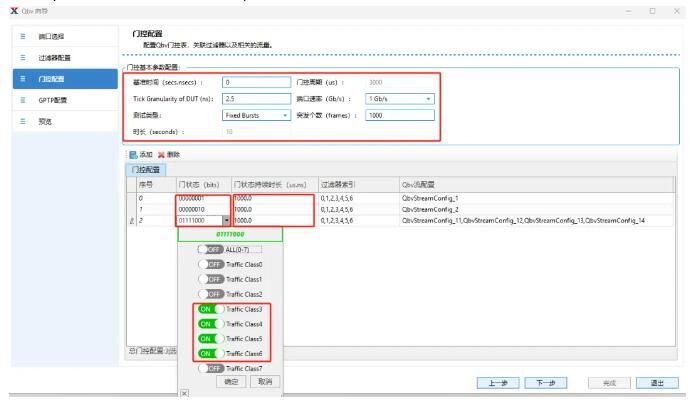

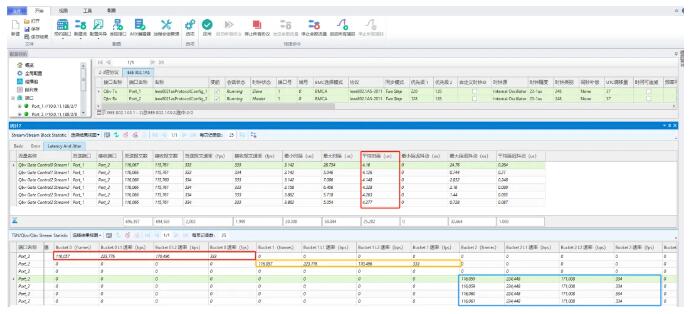

驗證TSN交換機Qbv行為。配置3個GCL，周期時間（Cycle Time）為3 ms，每個時隙1ms；第一個表項放行優先級為0的流量，第二個表項放行優先級為1的流量，第三個表項放行優先為3、4、5、6的流量。

2.測試目的：驗證DUT（TSN交換機）是否根據配置的GCL正確、準時地執行門控調度。

3.測試拓?fù)洌?/STRONG>
