一站式VPN性能測試方案全解析

MPLS IP VPN作為運營商核心業務的承載基石,其技術架構決定了性能測試的復雜性:
1. 控制平面:路由隔離核心
● VPNv4地址族:通過RD(Route Distinguisher)將公網路由轉化為全局唯一VPN路由,實現地址空間隔離;
● RT(Route Target)機制:基于BGP擴展團體屬性,通過Export RT和Import RT實現VPN路由策略的精確控制;
● MP-BGP路由反射:通過路由反射器實現VPN路由的高效分發,避免全連接問題。
2. 轉發平面:標簽分配協議
● 內層標簽:內層標簽由MP-BGP通過Labeled VPNv4路由分發,實現VPN實例標識;
● 外層標簽:外層標簽通過LDP(標簽分發協議)或RSVP-TE(流量工程)分配,建立公網傳輸路徑。

正是這種獨特的控制與轉發架構,使得MPLS IP VPN在實現多租戶隔離的同時,保持了轉發高性能,但同時也帶來了獨特的測試挑戰。

隨著各類新型網絡業務發展,用戶對高質量的跨地域業務需求日漸提高。在數通網絡領域,高端路由器作為骨干網、數據中心互聯等核心場景的關鍵設備,其VPN性能表現非常重要,直接影響諸如企業間跨地域通信、金融交易和商務通信、高清視頻會議、工業控制數據等關鍵業務的穩定性、安全性與效率,因此 VPN 性能測試成為高端路由器測試體系中不可或缺的核心環節。高端路由器必須具備穩定的 VPN 處理性能,才能確保跨網絡業務的無縫銜接與安全隔離。
同時VPN性能測試也面臨多重技術挑戰:高帶寬場景線速轉發(如 100G/400G 端口以及以后的800G/1.6T端口)、不同協議封裝格式的測試場景、大規模并發下設備穩定性,進一步提升了測試的復雜度與專業性,對測試環境搭建、測試工具精度均提出了極高要求。

1. 路由性能:測量從路由更新到轉發平面生效的時延,包括:
■ 路由收斂能力:百萬級VPN路由收斂時路由器CPU\內存資源占用率以及控制平面穩定性
■ 轉發表項生效能力:FIB表、路由表更新耗時
2. 路由規模承載能力:
■ 每VRF路由條目容量驗證
■ VRF實例數量極限測試
■ 路由振蕩場景下的穩定性

1. VPN隔離能力:驗證不同VPN實例間的流量隔離效果
2. QoS策略有效性:
■ 混合業務流量(語音、視頻、數據)的QoS保障
■ 跨VPN的帶寬保障
■ 擁塞控制算法準確性


● 難以模擬大規模VPN、路由以及路由振蕩場景;
● 10G\50G\100G等多種端口速率需要全面涵蓋,測試工作量驟升;
● 混合業務流量以及混合包長流量仿真。

針對上述挑戰,信而泰測試儀提供以下解決方案:
支持大規模VPN路由仿真能力,支持基于MPLS LDP、SR\SRv6、EVPN、等多種協議平面的L2\L3VPN仿真。單端口可生成10萬+ VPN路由,支持使用智能腳本控制路由振蕩和拓撲變化,精確測量路由收斂時間。


流量能力:支持發送固定幀長和iMIX混合幀長流量,同時支持VLAN/IPv4/IPv6/MPLS等多種優先級標記,提供細粒度的VPN級性能統計。
測試結果可視化:提供端口級以及Stream級的實時流量吞吐、時延、丟包率統計,生成直觀的端到端質量分析報告,快速定位測試中的各種問題。

搭建簡化的測試場景,在一對端口上模擬測試1000個MPLS IP VPN,每VPN通告100條VPNv4路由,并震蕩其中10%路由。發送iMIX流量驗證VPN轉發能力。
測試拓撲:

測試步驟:
Step-1.運行MPLS IP VPN向導;

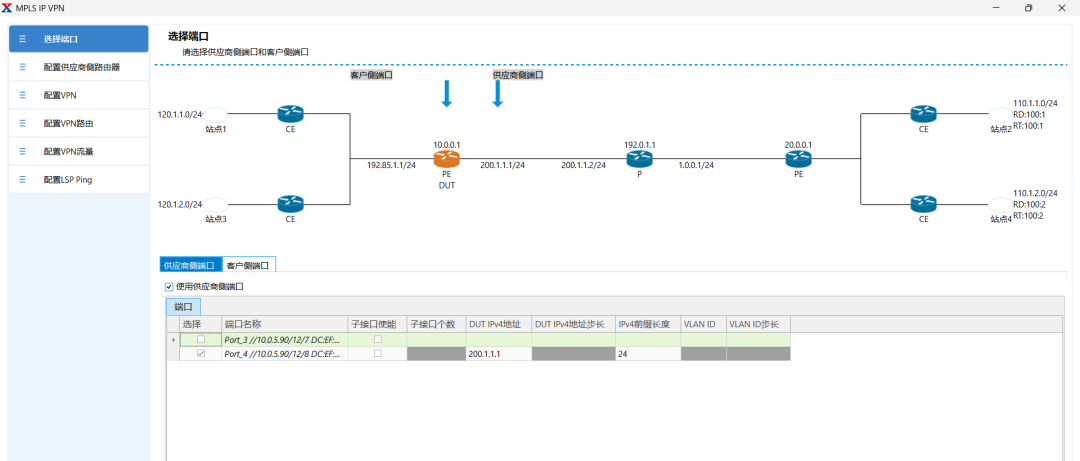

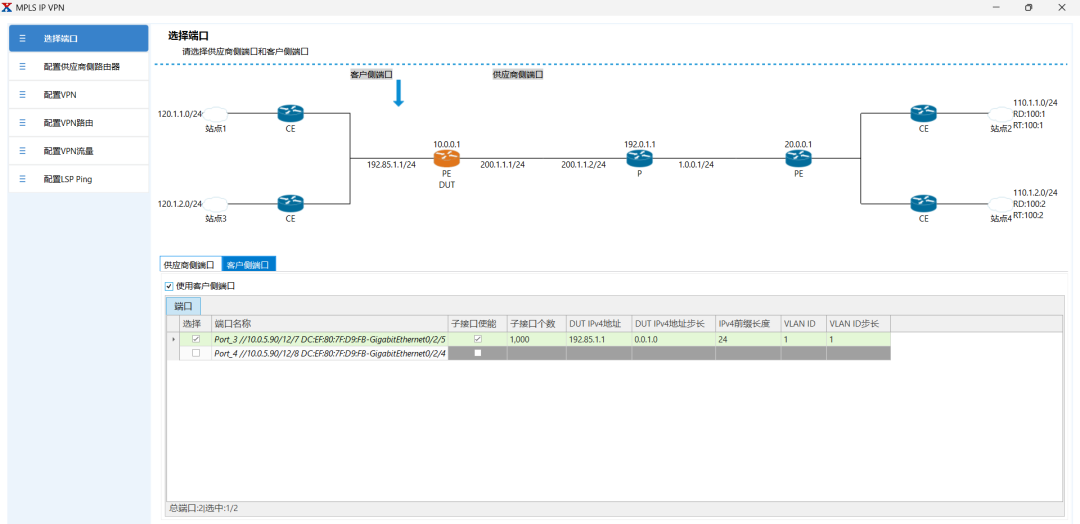

Step-2.分別選擇PE側端口和CE側端口;


Step-3.配置MPLS IP VPN相關配置,DUT router-id設置為10.0.0.1,IGP選擇ISIS,PE router-id設置為20.0.0.1,且DUT與PE兩端BGP AS都為1;

Step-4.配置1000個IP VPN,并設置RD、RT都從100:1開始遞增;

Step-5.設置PE側每VPN通告100條私網路由,即可完成向導;

Step-6.進入iMIX編輯器,創建并編輯iMIX模型;


Step-7.在流量中選用iMIX模型;

Step-8.在其中100個VPN中增加震蕩路由;

Step-9.配置智能腳本,對震蕩路由循環進行撤銷和通告;

Step-10.檢查測試結果
在DUT上檢查,共1000個VPN數量、VPN中通告100條私網路由,VPN路由總數;

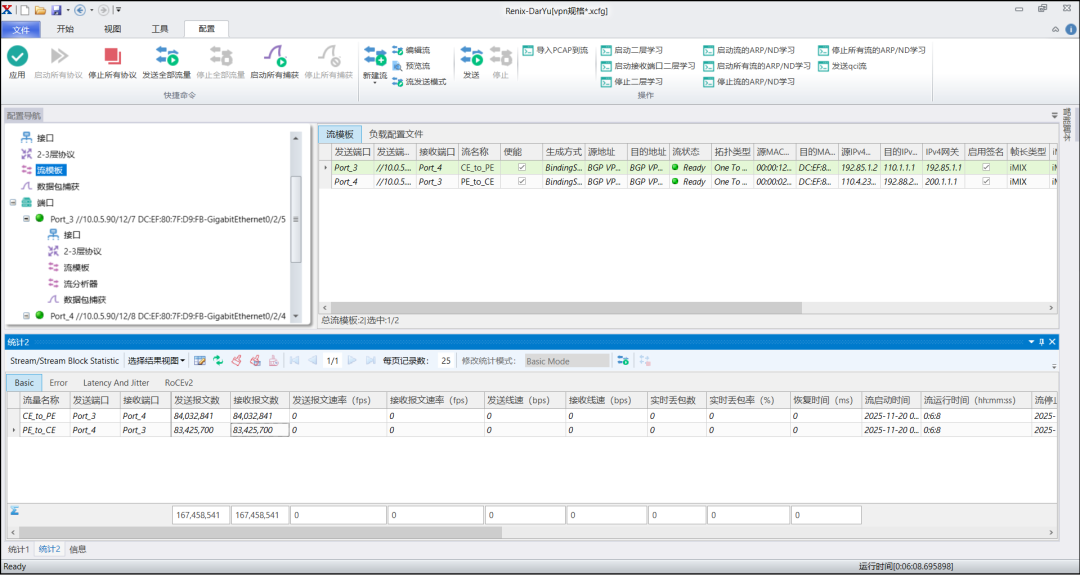

最終測試結果:
雙向流量正常不丟包。
